Строительство каркасного дома. Каркас дома.

Знакомство с каркасным домом. Каркас дома


Сборка каркаса (1)Утепление стен

В этой серии статей я хочу рассказать о наиболее простом и надежном способе строительства каркасного дома, основываясь на своем личном опыте строительства таких домов и построек.

Каркасно-панельный дом можно разделить на следующие  технологии и конструкции строительства этого вида домов:

  • Каркасно-рамочный дом
  • Щитовой дом

Остановим свое внимание на наиболее распространенном и популярном виде каркасно-щитовых домах – на каркасно-рамочном доме. Почему? Давайте коротко ответим на этот вопрос.

Каркасно-рамочный дом плюсы и минусы

Каркасный дом своими руками

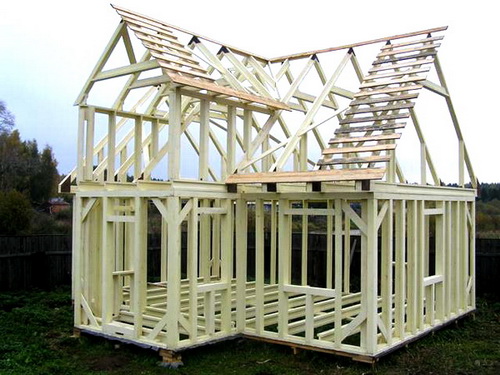

Фото 1. Каркасно-рамочный дом

Какими плюсами обладает каркас, каркасно-рамочной технологии:

Плюс первый. Короткие сроки строительства дома по каркасно-рамочной технологии

Плюс второй. Строя каркасно-рамочный дом не требуется привлечение грузоподъемной техники

Плюс третий. При каркасно-рамочном строительстве дома можно использовать сложные архитектурные формы и вносить коррективы во время строительства дома в его архитектурно-планировочную часть

Плюс четвертый. Каркасно-рамочный дом выгоднее строить в финансовом плане по отношению к другим видам домов, как деревянных, так и каменных домов.

Но у данного метода есть и свои минусы:

Минус первый. У каркасно-рамочного дома, непосредственно при возведении самого каркаса, требуется выполнить большое количество соединений конструктивных элементов каркаса – это соединение нижней обвязки и верхней посредством установки, вертикальных стоек и горизонтальных перемычек, установка укосин жесткости каркаса и т.д.

Минус второй. Так как пространство между наружной и внутренней стеной заполняется сыпучими или минераловатными утеплителями, существует вероятность того, что в межстеновом пространстве могут появиться грызуны.

Все о каркасе дома

В этом разделе статьи мы с вами начнем пошаговое знакомство с тем, как сделать каркас дома, из чего сделать каркас дома и с принципом устройства каркаса. И так, сделаем первый шаг и узнаем о принципиальном устройстве каркаса дома.

Знакомство с каркасно-рамочным методом устройства каркаса дома

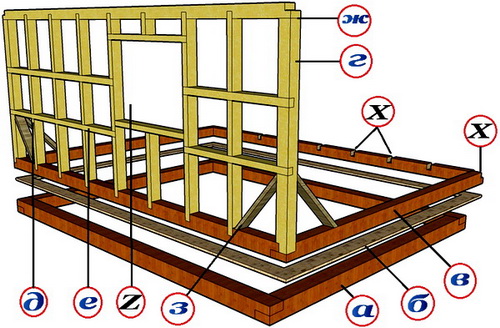

 Рисунок 1. Устройство каркаса дома.

На рисунке 1 вы видите схему каркаса дома, все конструктивные элементы каркасного рамочного дома которые присутствуют при его возведении.

А – закладной брус под нижнюю обвязку каркаса

Б – межвенцевой утеплитель между брусом нижней обвязки каркаса и закладным брусом

В – нижняя обвязка каркаса дома выполненная из бруса

Г – угловые стойки каркаса дома

Д – вертикальные стойки каркаса стен дома

Е – поперечные соединительные бруски

Ж – верхняя обвязка каркаса

З – укосины, которые усиливают каркаса придавая ему устойчивость и прочность конструкции в целом

Так же на рисунке вы видите следующие отметки:

Буквами «Х» врубки под установку вертикальных и угловых стоек каркаса

Буквой «Z» отмечено пространство под окна (так же принцип обвязки и под двери).

Вот что представляет из себя каркас дома, все его конструктивные элементы и их назначение. Теперь познакомимся непосредственно с тем, из чего состоят эти конструктивные элементы.

Строительные материалы для устройства каркаса дома

  • Брус сечением 150х150 мм для устройства закладного венца
  • Брус сечением 100х100 мм для устройства нижней обвязки каркаса, для угловых стоек каркаса и так же для устройства верхней обвязки каркаса
  • Доски сечением 100х50 мм для устройства стоек каркаса и поперечин
  • Доска обрезная (второго сорта) сечением 100(150)х25 мм для черновой обшивки каркаса дома
  • Брусок сечением 100х100 мм или доска сечением 100х50 мм для устройства опорных укосин каркаса дома

Так как строительство каркасного дома по каркасно-рамочной технологии выполняется непосредственно на строительном участке, каркас возводится сразу на фундаменте дома, то в этом случае рекомендуется произвести закупку всех вышеперечисленных строительных материалов заблаговременно до начала строительства дома и в полном объеме, который требуется для устройства каркаса.

Порядок сборки каркаса дома

  1. Осуществляется устройство закладного венца.
  2. Непосредственно на закладной брус осуществляется укладка нижней обвязки каркаса.
  3. В заранее подготовленные врубки (посадочные места под стойки) устанавливаются вначале угловые стойки каркаса, после осуществляется установка остальных вертикальных стоек каркаса дома.
  4. Выровненные стойки каркаса фиксируются временными укосинами, и осуществляется стяжка поперечными брусками стоек каркаса.
  5. В завершении сборки каркаса осуществляется устройство верхней обвязки каркаса, демонтаж временных укосин и установка капитальных укосин для жесткости каркаса.

Подробное устройство каркаса дома мы рассмотрим в следующей статье. Что еще необходимо знать о возведении каркаса дома. Какие еще нюансы встречаются при строительстве каркасного дома? Давайте рассмотрим и этот вопрос.

Крыша каркасного дома

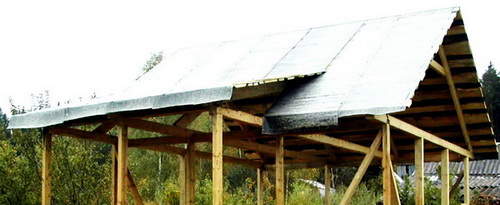

Фото 2. Каркас дома возведен под крышу


Остов каркаса должен обязательно находится под крышей.  Прежде чем вы начнете обшивку наружных и внутренних стен дома, устройства гидроизоляции каркасного дома, а так же теплоизоляции и пароизоляции стен каркаса, необходимо возвести каркас под крышу, еще до выполнения всех перечисленных действий.

Перечислять все варианты крыш дома я не стану. В этом разделе я остановлю свое внимание на самой распространенной по конструкции крыше – двухскатной. Само устройство крыши мы с вами рассмотрим в той же статье, где будет описано устройство каркаса, а сейчас мы просто увидим визуально, как выглядит такая крыша и какие материалы нужны для ее устройства.

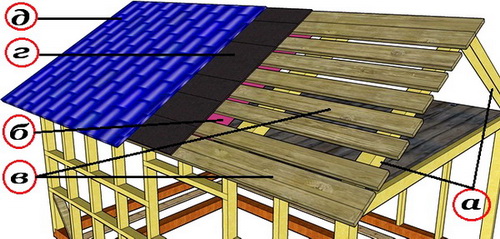

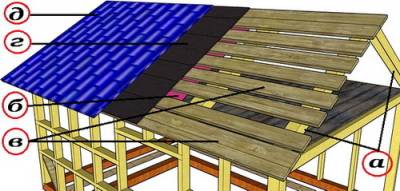

Рисунок 2. Схематичное устройство двухскатной крыши каркасного дома

А – стропильная ферма крыши

Б – пароизоляционная пленка

В – обрешетка крыши

Г – гидроизоляция крыши (например,  рубероид)

Д – кровельный материал (например, шифер или черепица)

Строительные материалы для устройства крыши каркасного дома

Для устройства крыши дома потребуются следующие строительные материалы:

  • Доска сечением 150х50 мм для устройства стропильных ферм
  • Доска сечением 150 (100)х25 мм для устройства обрешетки крыши
  • Пароизоляционная пленка или пергамин для устройства пароизоляционного под кровельного слоя
  • Рубероид для устройства подкровельной гидроизоляции
  • Кровельный материал (шифер, металочерепица и.д.)

Порядок устройства двухскатной крыши из стропильных ферм

  1. Земная сборка и дальнейшая установка стропильных ферм на каркас дома.
  2. Крепление стропильных ферм и устройство пароизоляции.
  3. Устройство обрешетки крыши.
  4. Настилка рулонного гидроизоляционного материала на обрешетку крыши.
  5. Настил кровельного материала и обшивка фронтонов крыши.

В следующей статье уважаемые читатели мы с вами рассмотрим подробно устройство каркаса дома, а так же устройство предложенной вашему вниманию двухскатной крыши каркасного дома.
