Пеноблок и связующие материалы

Возведение стен осуществляется однорядной кладкой пеноблоков шириной 300 мм. При такой кладке, для соединения пеноблоков между собой используется специальная сухая смесь (клеевой состав), так как толщина шва (горизонтального и вертикального) должна быть не менее 4 мм.

В случае применения ЦПР (цементно-песчаного раствора), соединительные швы будут образовывать мостики холода, что отрицательно скажется на теплопроводности стен – при кладке блоков с помощью ЦПР теплопроводность стен увеличивается с 0,14 Ккал/м² °С до 0,25-0,30 Ккал/м² °С.

Облицовка стен

• кирпич облицовочный
• ЦПР (М150)

Способ кладки пеноблока

Однорядная (кладка блоков выполняется рядами)

Далее мы с вами шаг за шагом пройдем небольшой урок из практического опыта устройства стен их пеноблоков.

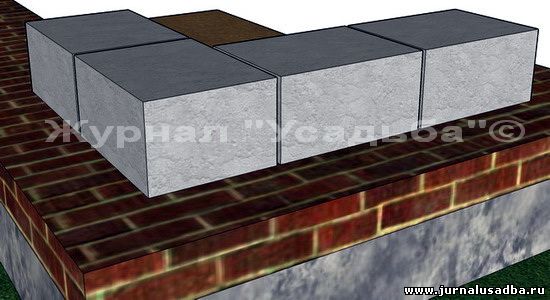

Кладка стен начинается с раскладки пеноблоков (далее, просто блоков) первого ряда по всему периметру фундамента.

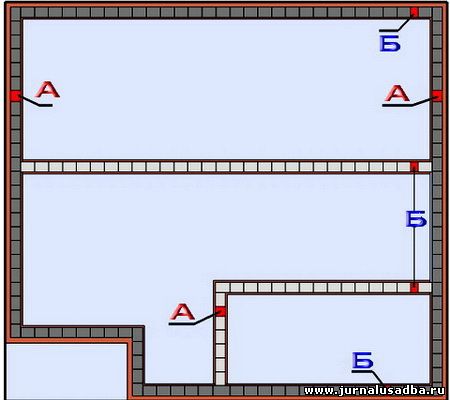

Схема раскладки блоков:

А – места установки блоков длиной 30 см

Б – места установки блоков длиной 20 см

Для экономии стенового материала блоки Б можно составлять из двух обрезков длиной по 10 см полученных при обрезке цельных блоков по длине 30 см (блок А).

Обрезку блоков можно делать при помощи бензо- электропилы, ручной ножовкой с твердосплавным зубом.

Перед тем как приступить к расстилке клеевого раствора и кладке блоков, необходимо от внутреннего края фундамента сделать отступ 5 см и нанести ровную линию разметки с помощью шпагата или мелом.

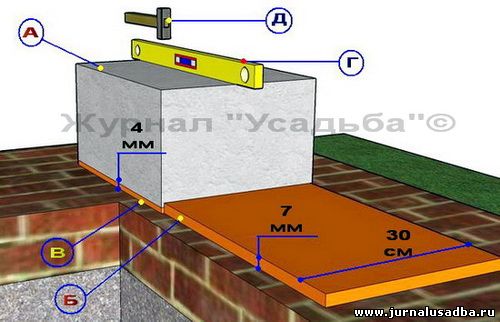

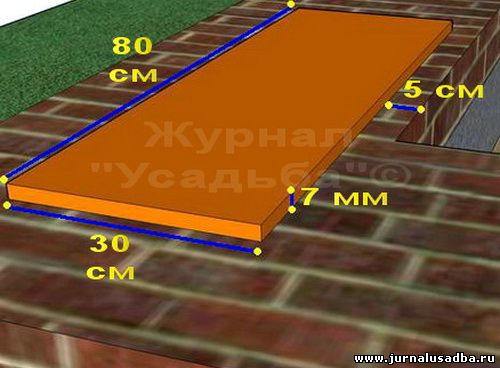

После чего на очищенную и слегка смоченную поверхность цоколя с помощью совка расстилается клеевой раствор толщиной 6-7 мм и шириной 30 см, длина расстилаемого клеевого раствора должна быть не более длины двух блоков (примерно 80 см, максимум 85 см).

Приготовление клея на основе сухой смеси:

• на 25 кг сухой смеси расходуется 5,5-6 литров воды (оптимальная консистенция клеевой массы для укладки пеноблока)
• «живучесть» клея составляет в среднем 3 часа

При толщине шва 4 мм, расход готового клея составит примерно 5,5 - 6 кг/кв. м.

При установке угловых блоков необходимо тщательно выверять горизонтальность и вертикальность установки блоков с помощью строительного уровня, так как дальнейшая порядовая кладка блоков будет осуществляться относительно угловых – блоков. Выравнивать блок можно с помощью тяжелого молотка (желательно с прорезиненным бойком), аккуратно ударяя в точки блока, которые имеют перекос, чем производится выравнивание блока.

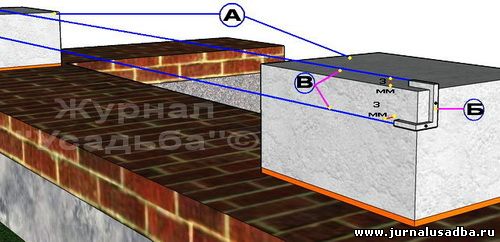

После установки угловых (маячных) блоков А, между ними натягивается шпагат (В), по которому будет осуществляться контроль горизонтальности и вертикальности укладки блоков. Для крепления шпагата, на угловые блоки устанавливается  угловая скоба-причалка (Б) для крепления одновременно двух шпагатов, крепление скобы-причалки осуществляется с помощью саморезов по металлу.

Кладка блоков второго ряда осуществляется следующим способом:

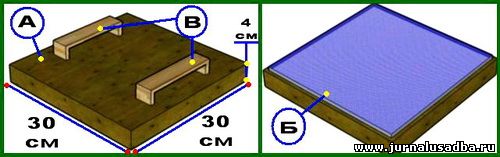

Возможные неровности поверхности блоков первого ряда выравниваются с помощью шлифовальной доски (А) на площадку которой набита мелкая сетка (Б), доска имеет форму квадрата и две ручки (В), что позволяет производить шлифовку поверхности блоков, как в прямолинейном, так и в круговом движении.

После подготовки поверхности на поверхность пеноблоков наносится клеевой раствор по такому же принципу, как и при укладке первого ряда.

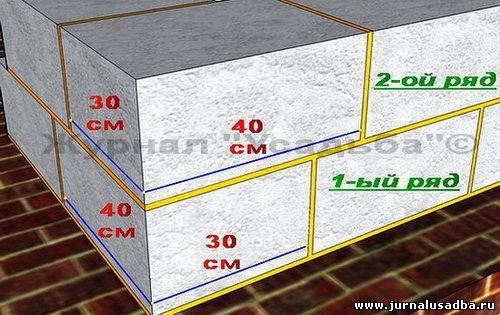

Укладываются угловые (маячные) блоки, перпендикулярно угловым блокам первого ряда, с перевязкой вертикального шва кладки. Таким способом выполняется кладка остальных рядов стен дома, до установки временных оконных коробок.

Перевязка внутренних стен с несущей стеной дома

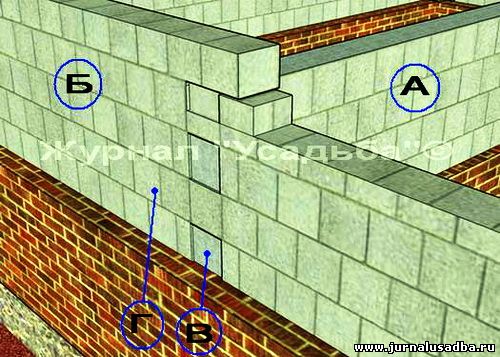

Внутренние несущие стены (А) возводятся одновременно с наружными стенами дома (Б), что обеспечит надежную перевязку в местах соединения стен -1-ый ряд (В) простенка (А), 2-ой ряд (Г) стены дома (Б).

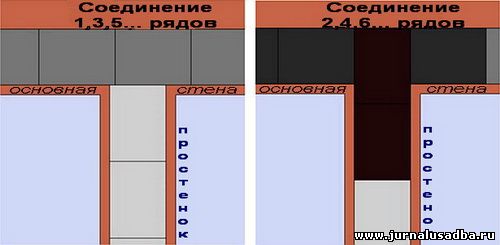

На схеме отображено соединение четных и нечетных рядов простенков с основными стенами дома.

Установка временных оконных коробок

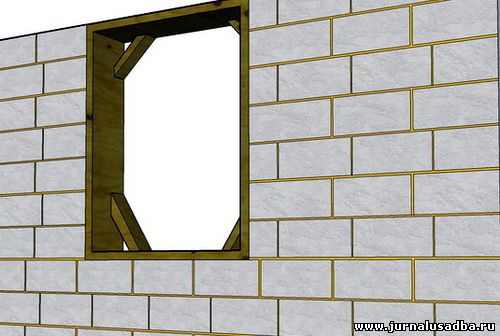

Установка оконных и дверных коробок (Б) осуществляется непосредственно в процессе возведения стен, вертикальность и горизонтальность установки коробок контролируется с помощью отвеса.

Облицовка стен из пеноблока

После укладки пяти рядов блоков возводится 14 рядов кладки из керамического облицовочного кирпича, толщиной стен ½ кирпича, способ кладки такой же, как и у кладки блоков. Расстояние от стен дома – 3 см.

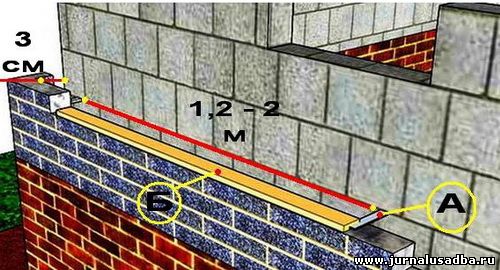

Между пятым и шестым рядом блоков устанавливаются пластины (А), толщиной до 3 мм, чтобы ЦПР (Б) полностью скрывал пластину. Длина пластин должна достигать ½ кирпичной (облицовочной) стены и ½ основной стены дома. Установка пластин осуществляется примерно через каждые 1,2-2 м по длине стен и через 1 м по высоте.

Устройство перемычек из монолитного бетона над оконными и дверными проемами

Для устройства перемычек потребуется:

1. Уголок L=45

2. Арматура ø8мм

3. Армирующая сетка

4. Доски для опалубки толщиной 25 мм

5. Бетонная смесь (М100)

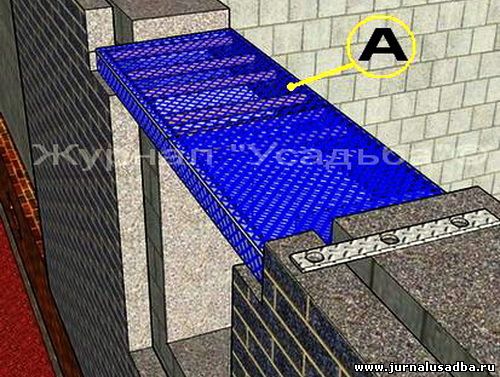

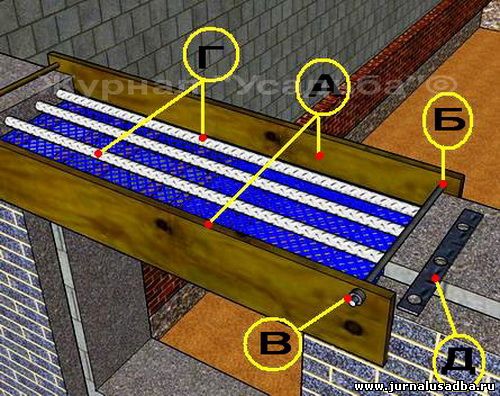

• сверху перемычки укладывается армирующая сетка (А)

• сверху армирующей сетки укладывается арматура (Г) для продольного армирования перемычки
• с боков стен устанавливается опалубка из обрезных, строганных досок (А), доски соединяются с помощью стальной стяжки (Б) и фиксируются гайками (В) так же стяжки служат опорой для опалубки. На стены уложить соединительные пластины (Д)

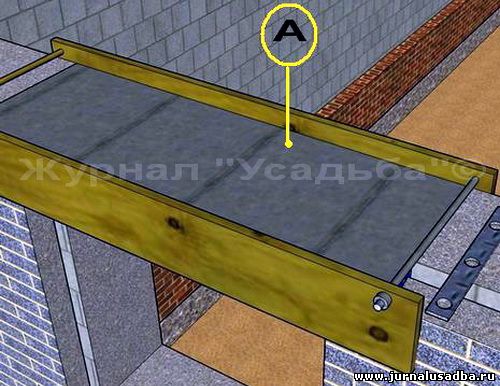

• когда укладка бетона (А) завершена, его необходимо тщательно утрамбовать, а поверхность выровнять и проконтролировать горизонтальность с помощью строительного уровня

• после того, как бетон застыл (минимум 36 часов), можно продолжать работу по возведению стен.

Завершение пенобетонной кладки

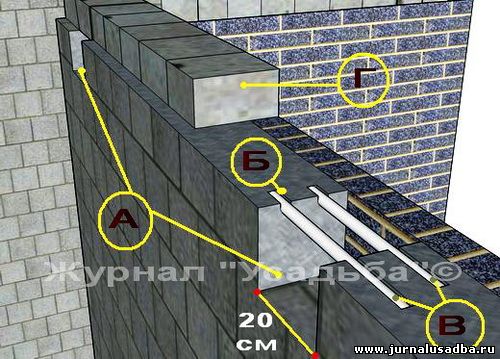

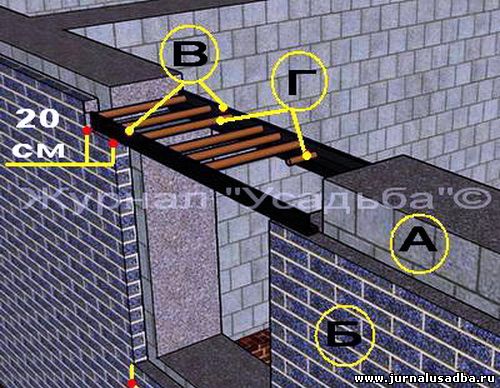

• в последнем (верхнем) ряду кладки стен дома, необходимо оставить место (А) для укладки потолочных балок
• место установки потолочной балки ½ длины пеноблока20 см
• для устройства перемычки необходимо сделать в блоках углубления, в которые укладывается арматура  (В)ø10 мм (глубина пазов (Б) в блоках должна обеспечивать укладку арматуры заподлицо с поверхностью блока)
• финализировать кладку стены нужно только после укладки потолочных балок, укладку блоков (Г) осуществлять, как показано на рисунке (верхняя связка стен – основная + облицовочная).
