Как утеплить стены каркасного дома

Каркасный дом. Как и чем утеплить стены каркасного дома.


Как правильно собрать каркас (1)Утепление стен каркасного дома

Я задумал перепланировку своего дома, так как старая планировка меня уже не устраивает. Необходимо увеличить площадь гостиной, а в этом случае придется переносить прихожую. Вопрос куда? У меня к дому пристроена веранда, еще в прошлом году. Веранда каркасного типа, как и сам дом, внутри веранда еще не достроена, вот туда я и перенесу прихожую. Встает вопрос, как утеплить стены каркасной веранды и чем утеплить. Об утеплении стен я расскажу основываясь на своем практическом опыте с прилагаемыми фотографиями утепления каркасных стен.

Выбор утеплителя для каркасных стен

Материалы необходимы для утепления каркасных стен:

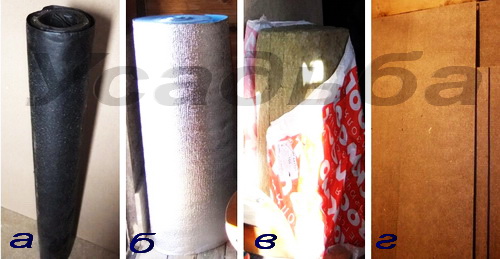

Фото 1

А - пергамин (для гидроизоляции стен)
Б - фольгированный утеплитель (для пароизоляции стен)
В - минераловатный утеплитель (для теплоизоляции стен)
Г - плитный утеплитель (для пола ДСП, для потолка и стен ДВП)

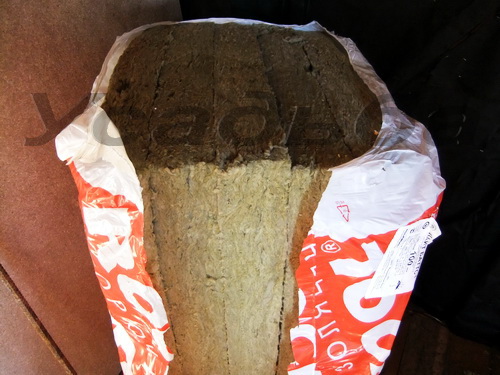

Минеральная вата выбрана в качестве утеплителя стен потому что, это не горючий утеплитель и имеет относительно низкую теплопроводность, а по сравнению с стекловолокнистыми утеплителями, работа с минватой не вызывает неприятного раздражения при попадании на кожу. Ниже приведу характеристику минераловатного утеплителя:

Коэффициент теплопроводности (Вт/(м·К))
0,041 - 0,044
Коэффициент водопоглащения (%по массе) 70%
Плотность утеплителя (кг/м³)
от 20 до 200
Группа горючести материалаНГ (не горючий материал)

Для внутренней обшивки стен использовал обрезную доску сечением 150х25 мм. Доска должна быть сухая, влажностью не более 15%, без повреждений грибком и гнилостными образованиями.

Инструмент используемый для утепления каркасных стен

Для утепления и обшивки стен, потолка и пола при утеплении веранды я использовал следующие инструменты и вспомогательный средства:

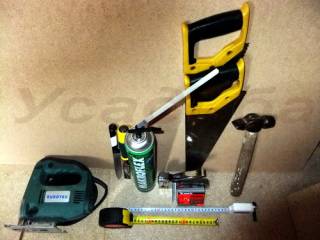

Фото 2

Основные инструменты: молоток, гвоздодер, ножовка по дереву с крупным зубом, электролобзик с набором пилок для продольного и поперечного резания с крупным и мелким зубом*, строительный степлер со скобами, нож для обрезки материалов для гидро- паро- теплоизоляции, стамеска, рулетка (3м и 10м). Так же потребовался деревообрабатывающий станок для продольного резания досок, если нет станка, то можно использовать для этой цели электролобзик. На деревообрабатывающем станке просто легче и быстрее обрезать доски в продольном резе по длине более 1м.

Вспомогательные средства и инструменты: монтажная пена для заделки стыков каркаса и обшивки, гвозди длиной 60мм для крепления досок обшивки стен и 25мм для крепления ДВП, саморезы длиной 40 мм для крепления ДСП.

* - Пилки для лобзика с мелким зубом нужны для раскроя по требуемым размерам листов ДСП и ДВП, что бы пропил был не широким и не было сколов и по краям пропила. Пилки с крупным зубом используются для отрезки досок до требуемых размеров.

Подготовка каркасных стен к утеплению

Прежде чем приступить к утеплению стен необходимо провести небольшую по объему времени, но необходимую подготовительную работу:

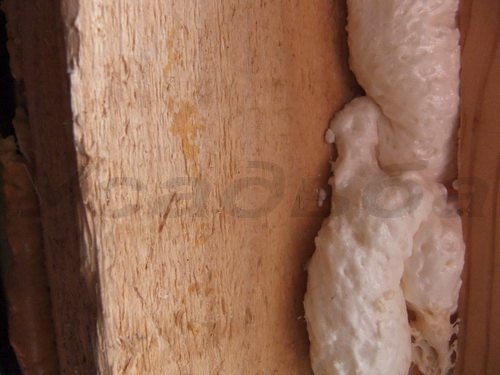

Фото 3
  • удалить внутри каркаса строительный мусор, если таковой имеется
  • если строение старое, проверить каркас на наличие гвоздей торчащих из сток и наружной обшивки каркаса и удалить их с помощью гвоздодера или загнуть с помощью молотка, если удалить гвозди нет возможности
  • заделать с помощью монтажной пены все имеющиеся зазоры между стойками каркаса и домом и т.д., как показано на фото 3.
  • если внутри каркаса есть места отсыревшей древесины, но нужно безотлагательно требуется выполнить работу по утеплению каркаса, то сырость можно убрать с помощью строительного фена, тщательно просушив древесину, после нужно выявить дефект в наружной обшивке и устранить повторное появление сырости внутри каркаса
После выполнения подготовительных работ, я приступил к утеплению каркаса.

Первый шаг. Гидроизоляция каркасных стен



Фото 4


Фото 5

Гидроизоляционный слой сделал из пергамина, так как водопоглащение пергамина составляет 20%/сутки, значит пергамин имеет свойство вывода скопившихся паров из теплоизоляционных материалов. Вывод накапливаемых паров, конденсата из теплоизоляционного слоя каркасной стены очень важен. так как при намокании минераловатный утеплитель увеличивает теплопроводность, а значит в доме будет холоднее и придется увеличивать расход топлива.

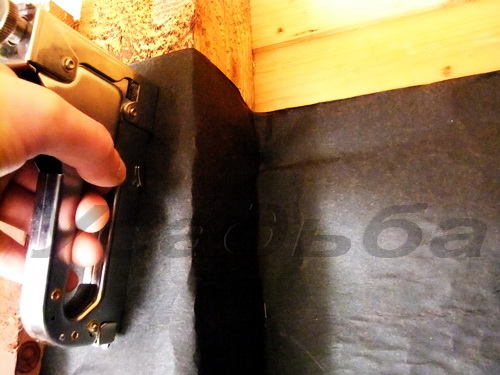

Раскроив пергамин на полосы требуемых размеров, приступил к устройству гидроизоляции. Крепление полос пергамина осуществлял с помощью строительного степлера пристреливая пергамин скобами к обшивке каркаса и к стойкам каркаса, как показано на фото 4.

Еще важно, наружная обшивка каркаса со стороны улицы должна оставаться без каких либо паро- гидроизоляционных слоев. Древесина отдает влагу, которая проходит через пергамин и выходит в атмосферу, если вы обшивает каркасный дом сайдингом, то обязательно оставляйте пространство не менее 3 см между наружной обшивкой каркаса и обшивкой фасада. Это обеспечит вентиляцию пространства между стеной и фасадной обшивкой и обеспечит надлежащее просыхание древесины.

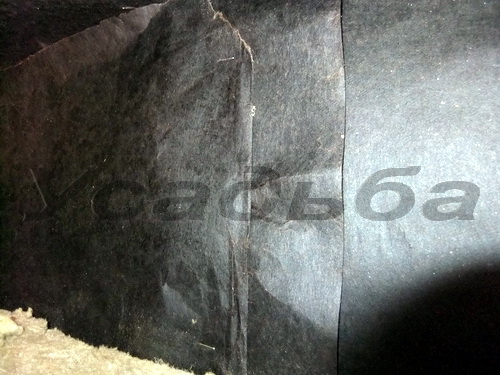

Полосы пергамина крепил с напуском друг на друга примерно 10 см, как показано на фото 5, чтобы полностью исключит проникновение влаги или конденсата на минвату. На месте нахлеста полос пергамина пристреливал скобами на расстоянии друг от друга не более чем 10-12 см, по краю наложенной полосы пергамина.

Шаг второй. Теплоизоляция каркасных стен


Фото 6

Фото 7

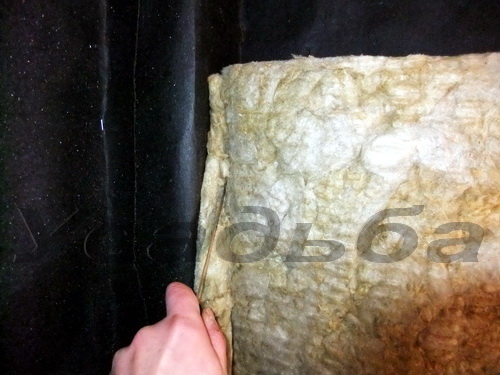

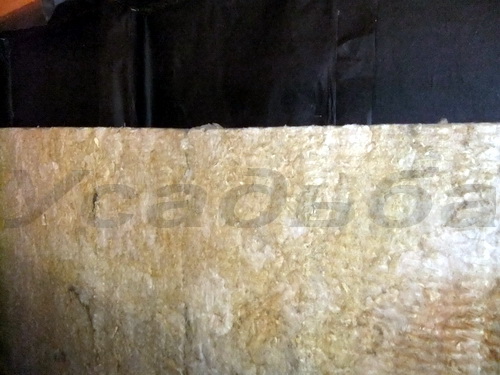

Как уже говорилось в начале статьи, для теплоизоляции каркасных стен использовал минераловатный утеплитель. Маты минваты укладывал между стойками каркаса на гидроизоляционный слой, как видно на фото 7.



Фото 8


Фото 9

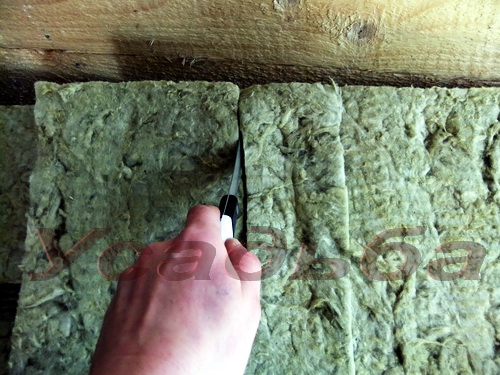

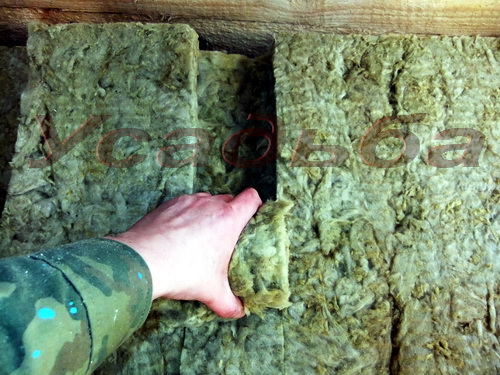

Обрезку матов минваты осуществлял с помощью кухонного остро наточенного ножа, фото 8. При обмере расстояния между стойками каркаса, прибавлял примерно по 5 см на сторону и обрезал утеплитель уже с учетом припуска. Это позволило мне устанавливать маты утеплителя плотно между стойками.

Из обрезков минеральной ваты, я вырезал полосы фото 9 (толщиной примерно 3 см), которыми потом закрывал стыки между матами утеплителя и между матами и стойками каркаса. Но сперва после того, как уложил утеплитель полностью во все стены каркаса веранды, уплотнил стыки с помощью жгутов из обрезков минваты.



Фото 10


Фото 11

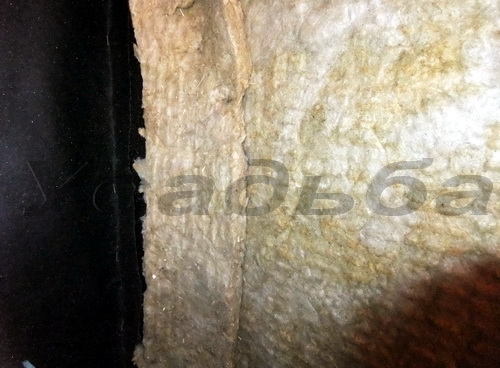

Полосу из минваты одной стороной с помощью ножа заводил в стык мата утеплителя и стойкой каркаса, потом сворачивал полосу пополам и другую сторону полосы заводил в стык, уплотняя этот жгут по центру ножом. Получился качественно утепленный стык,, как видно на фото 10, такой способ я использовал и при постройке дома, когда утеплял стены - эффективно, полностью исключено попадание холода в простенок каркаса стены дома. Как показано на фото 11, уплотненный жгутом из минваты стык, еще закрывал полосой из минваты, для достижения сто процентного уплотнения стыков.

Пароизоляция стен каркасного дома

Пароизоляцию сделал из одностороннего фольгированного утеплителя - пенофола, толщиной 3мм.



Фото 12


Фото 13

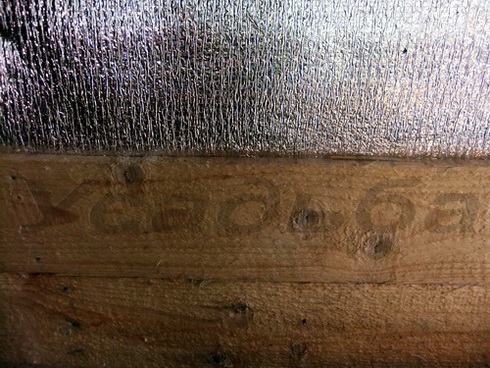

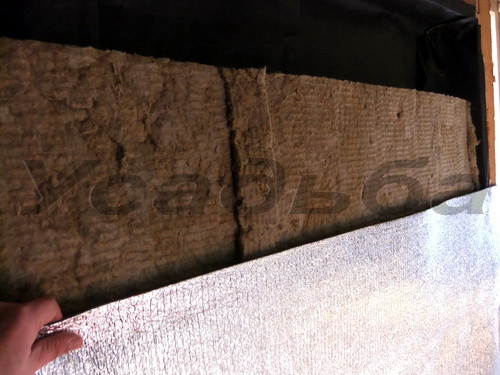

Как показано на фото 12, пенофол крепил с помощью строительного степлера пристреливая пенофол к стойкам каркаса  горизонтально располагая полосы материала, так удобнее и получился меньший расход пенофола. Нахлест полос пенофола сделал примерно 5 см. После того, как весь утеплитель был закрыт пенофолом, начал обшивать стену с внутренней стороны обрезными досками толщиной 25 мм, фото 13.

Примечание:

Пенофол крепил фольгой наружу, чтобы от нее шло отражение теплового излучения в сторону помещения, это значительно снижает образования конденсата в простенках, а так же уменьшает теплопроводность стен каркасного дома.

Утепление потолка осуществил следующим образом, со стороны чердачного помещения на потолок, между потолочными балками настелил пенофол, фольгой к потолочному щиту и прикрепил скобами с помощью строительного степлера к балкам и непосредственно к самому потолочному щиту. После уложил маты минеральной ваты и уплотнил стыки, таким же способом как и при утеплении стен. Сверху укрыл утеплитель пергамином и по балкам настелил защитный щит из необрезных досок толщиной 25 мм.



Фото 14


Фото 15
И еще, прежде чем вы приступите к утеплению потолка, если вам необходимо сделать отверстие под последующее устройство вентиляции помещения, как показано на фото 14. У меня в доме вентиляционные трубы проходят по чердачному помещению, сделаны их труб ПВХ диаметром 100мм, поэтому все вытяжки проходят через потолок. Потом опишу как сделал такую вентиляционную систему и приложу к материалу свои фото. На фото 15 видно, что получилось после утепления веранды.



Фото 16

Пол веранды застелил листами ДСП. В начале на пол настелил подложку из остатков пенофола, пенофол настилал фольгой вниз, чтобы сырость из подполья не воздействовала на листы ДСП и в последующем на декоративное напольное покрытие,  так же пенофол использованный мной как подложка под листы ДСП снизит теплопотери. ДСП крепил к полу с помощью саморезов, предварительно просверлив отверстия в ДСП под проход саморезов, диаметр отверстий в 1,5 раза меньше диаметра резьбы самореза.

Теперь нужно делать следующий шаг - обустроить интерьер этого помещения под прихожую дома. Статья так же будет опубликована в моем журнале и конечно же с фото.

По всем вопросам по теме статьи обращайтесь в комментариях или посредством обратной связи.
